CJ鄂式破碎机

  • 产量:65-1590t/h
    功率:按需定制
    应用范围:≤1300mm
    加工物料:矿山、冶炼、建材、公路、铁路、水利、电力和化工等行业

24小时热线:13523021919 立即咨询 在线留言

  CJ系列颚式破碎机

产品详情:

CJ系列颚式破碎机是我公司在引进、吸收欧洲先进破碎机的基础上,经过优先设计研制而成的新型颚式破碎机,是粗碎各种岩石的优选设备。

与传统的颚式破碎机相比,JC系列颚式破碎机在设计和制造方面对细节更为重视,采用高强度材料,先进的制造工艺,具有结构强度更高,设备可靠性更高,破碎比更大、产量更高,综合成本更低等优势。

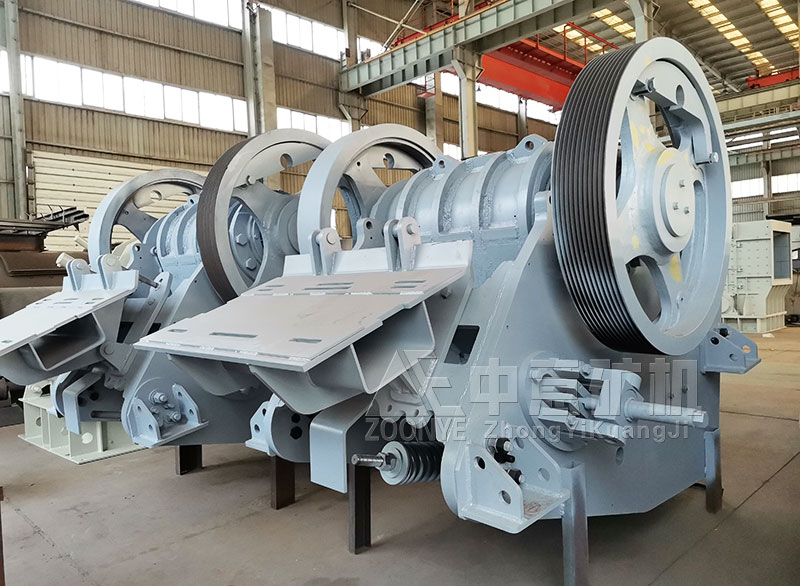

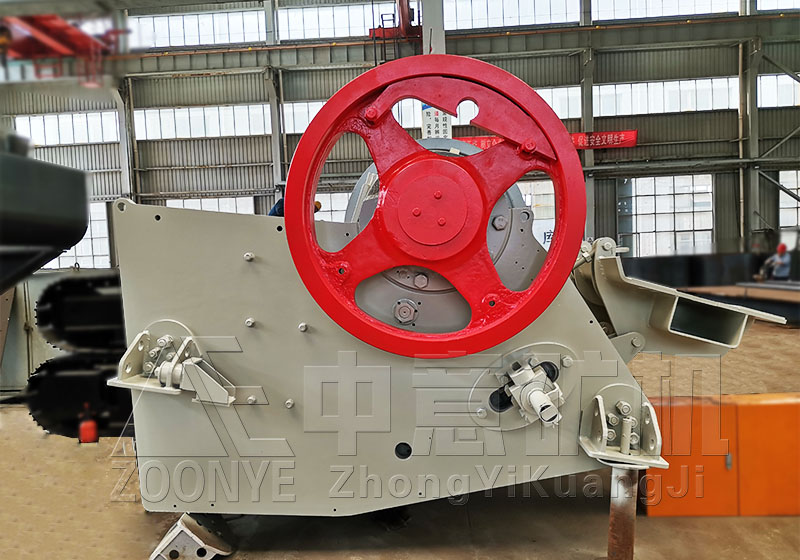

鄂破实拍

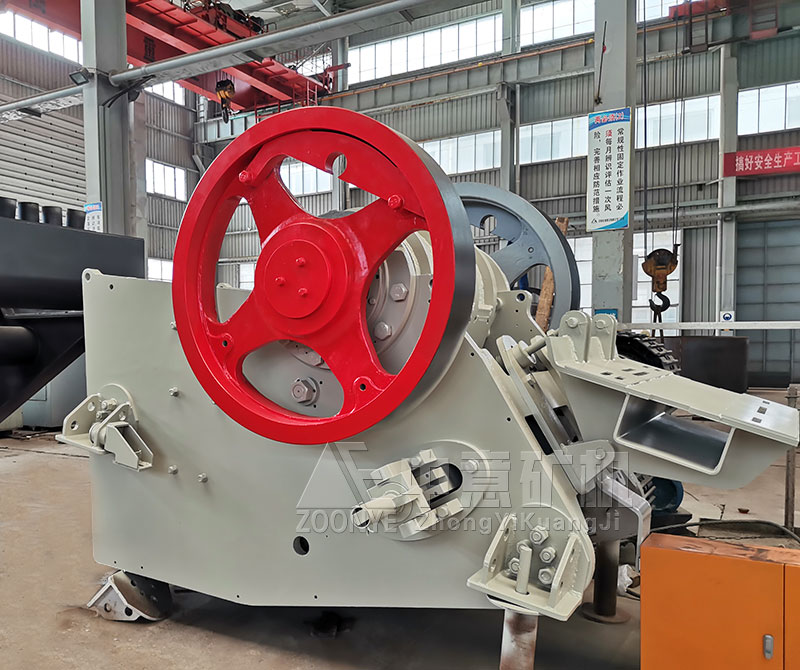

中意车间实拍鄂破

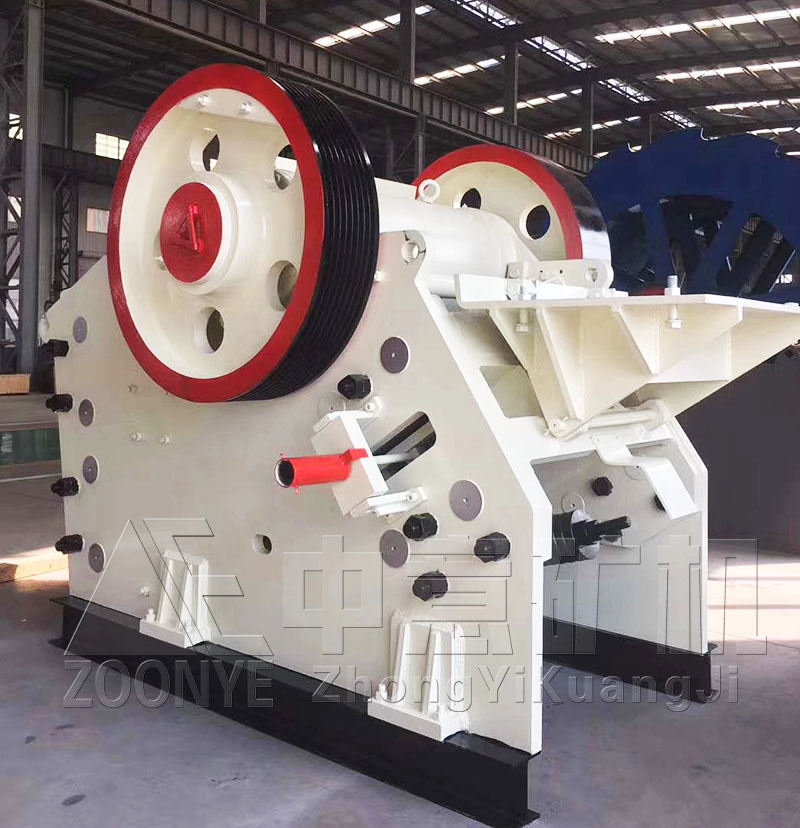

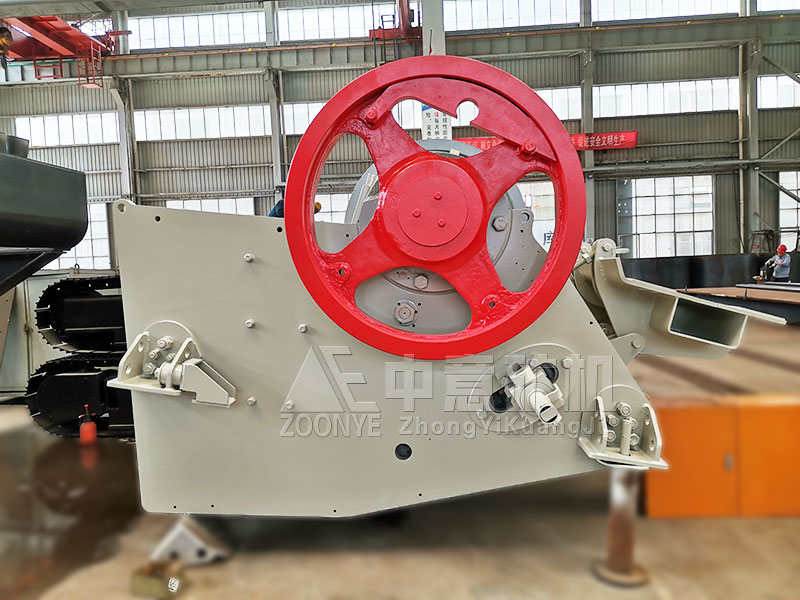

产品实拍

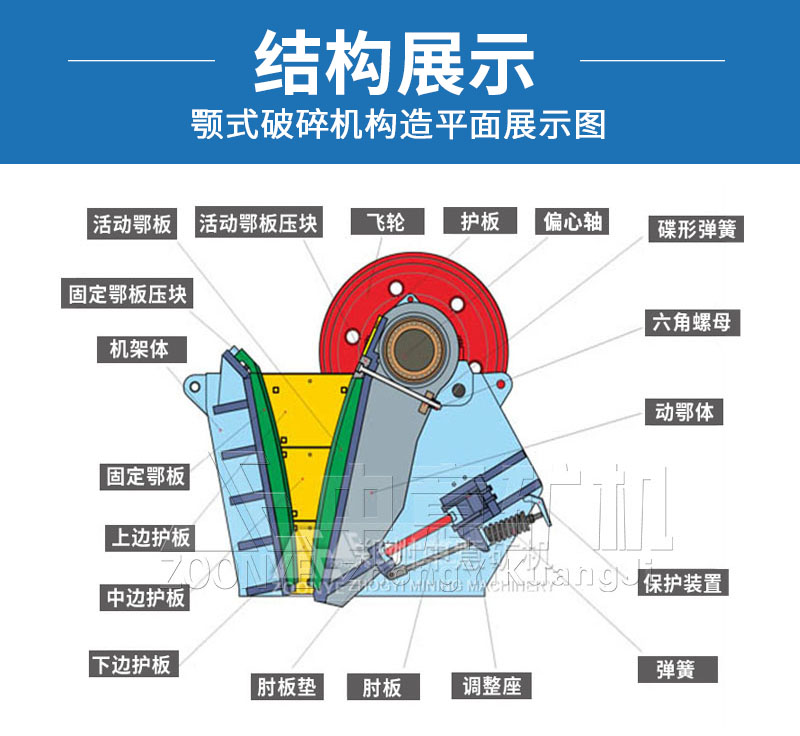

产品结构:

CJ颚式破碎机和普通的颚式破碎机结构一样,更为先进的是CJ颚式破碎机采用电机座和主机一体化的结构设计,机器与电机融为一体,占用空间小。并且CJ颚式破碎机的机壳是可拆卸结构,可运输到作业场地再进行组装,减少工矿条件受限的麻烦。


1、机架由侧板、前箱组件、后箱焊件等组成。

2、偏心轴转动主要由动颚、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。

3、破碎腔工作主要由定颚板、动颚板、侧衬板、护板等组成,是破碎物料的工作零件。

4、保险装置由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起保险作用的零件。

5、排料口调整装置用来调整排料口的大小尺寸,控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。

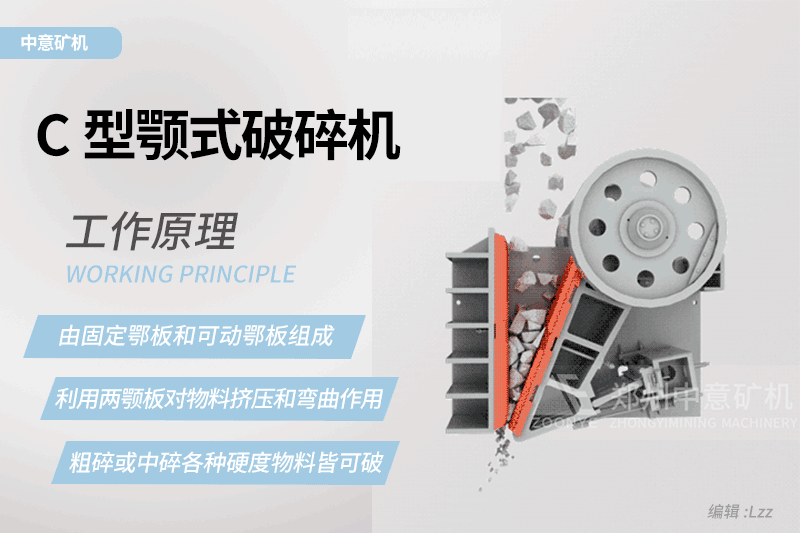

工作原理:

CJ系列欧版颚式破碎机工作时采用的是曲动挤压型的工作方式。当其投产运作时,电机驱动皮带和皮带轮,通过偏心轴使动颚前后上下摆动,当动颚推动动颚板向定颚板运动时,物料被压碎或劈碎。当动颚和动颚板在偏心轴、弹簧的作用下后退时,先前已被压碎或劈碎的物料从颚板的下部排料口排出。随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料,实现批量生产。


产品优势:

1、坚固的结构:机架分为焊接式和组装式两种:中小型规格一般采用焊接式,大型规格采用组装式。

焊接式采用大弧度过渡圆角、低应力区焊接方式,大大降低了应力集中,保证了机架在各方向强度的均等,具有耐冲击性、受力均匀、低故障率等特点。组装式采用先进的模块化、无焊接框架结构设计,疲劳强度大,可靠性高,同时整机组装式设计,运输、安装更加方便,特别适用于是地下矿井、高海拔矿山等狭小、运输困难场所安装。

2、优越的腔型设计:对称形腔型设计,肘板大倾角、大冲程、合理转速,使进料粒度更大、产量更高、粒度更加均匀,颚板磨损降低。

3、重型动鄂总成经久耐用

重型动颚总成采用锻造的重型偏心轴、高质量重载滚动轴承、有限元软件优化的动颚体,保证了动颚总成耐冲击性和稳定性高;迷宫式密封、集中润滑系统保证了轴承油脂不被污染、润滑更加便捷,使其运行时间更长、更加稳定性。

4、动颚护板设计

动颚上方安装了重型护板,避免因物料冲击,有效保护动颚体及其内部轴承不受损坏。

5、整体轴承座

整体铸钢轴承座结构保证与机架完全配合,避免了组合式轴承座在紧固过程中对轴承造成不必要的径向载荷,使轴承运行更加平稳。

6、 方便快捷的粒度调节

采用机械或液压排料口调整装置,其双楔块调节方式相对应垫片调节操作更加简单、安全、快捷,节省了停机时间。

7、一体化电机安装

电机座与破碎机机架一体式安装方式,不仅节约了颚式破碎机的安装空间,减少了三角带的长度,而且由于机架、电机座、电机的同步运动、可调的电机座实现了三角带张力的调节,从而使三角带使用寿命更长。

8、 减震安装设计

采用专用的橡胶减震装置固定,有效吸收了设备振动峰值,同时允许破碎机垂直和纵向方向的位移,从而降低了对基础的冲击。

优势

产品案例:

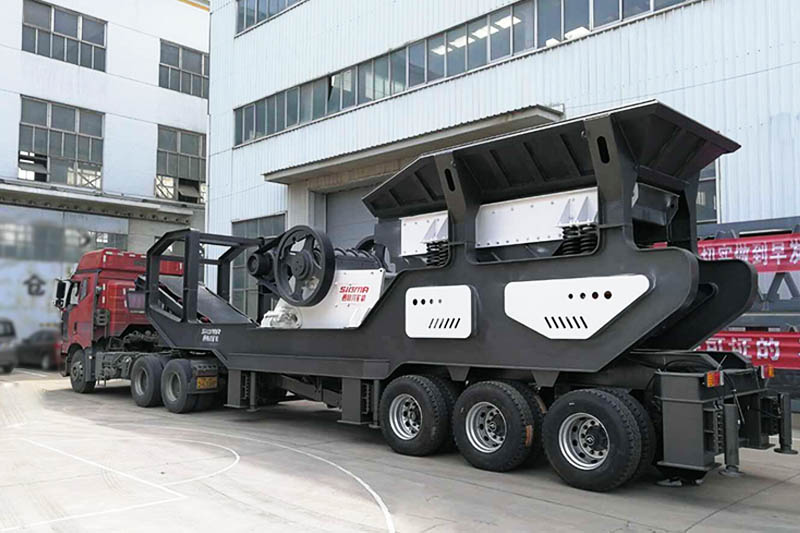

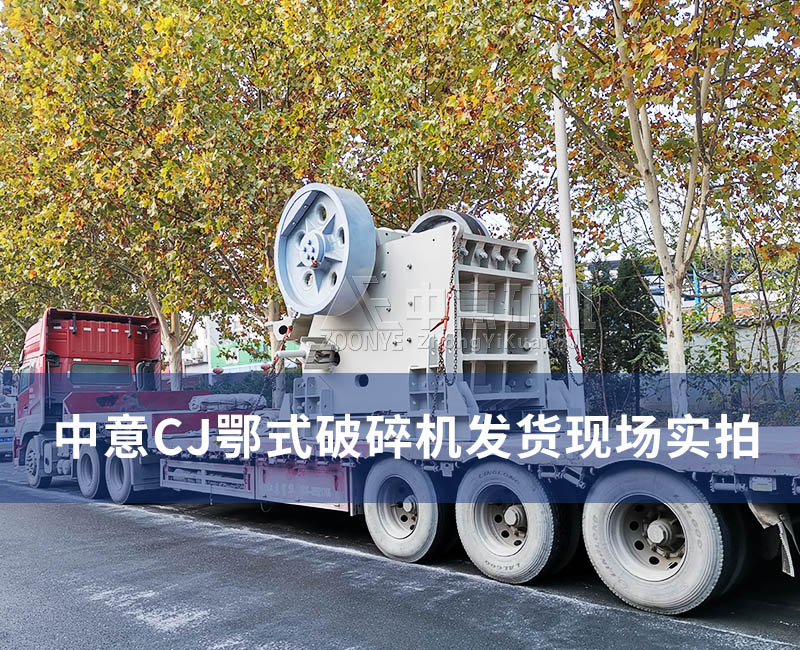

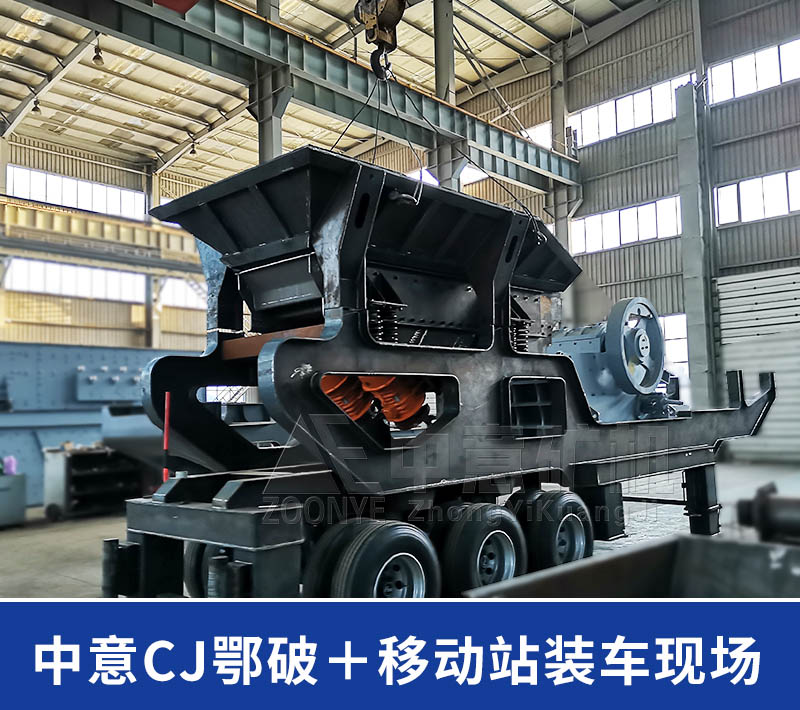

客户定制中意CJ鄂破搭配移动站发货现场

案例现场

案例现场2

案例现场3

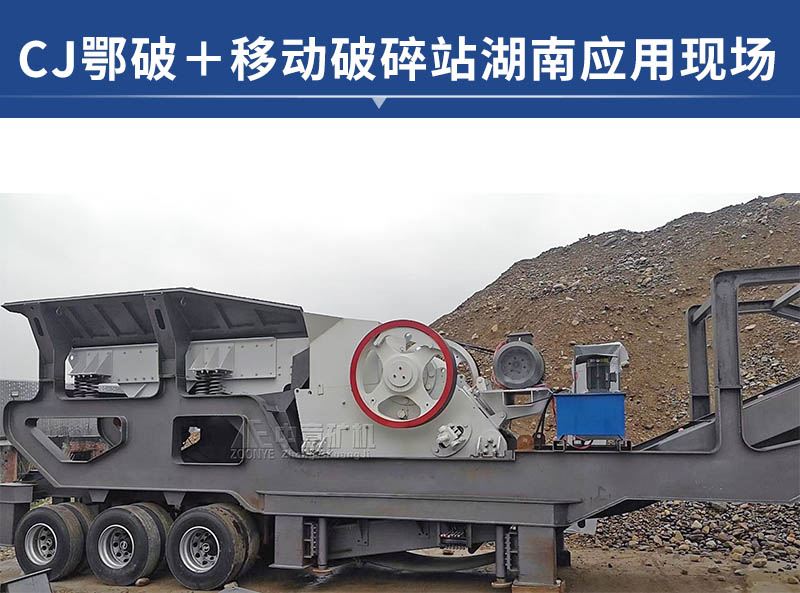

中意CJ鄂破搭配移动破碎站被应用于湖南石料厂

鄂破应用

CJ鄂破搭配移动破碎站现场直击、效果看得见

产品参数:

型号规格给料口尺寸(mm)最大给料粒度(mm)排料口范围(mm)功率(kw)处理能力(t/h)外形尺寸(mm)
CJ80510×80041060-2607565-3802100x1526x1200
CJ1001000×76051070-200110150-5452965x2420x1700
CJ106700×106056070-200110155-5802630x2030x1135
CJ1101100×85065070-200160190-6252820x2385x1940
CJ1251250×950700100-250160290-8453470x2800x2100
CJ1401400×1070800125-250200385-9453755x3010x2260
CJ1451400×1100960125-275200400-10703855x3110x2430
CJ1601600×1200960150-300250520-12754280x3700x2650
CJ2002000×15001200175-300400760-15904870x4040x2800
