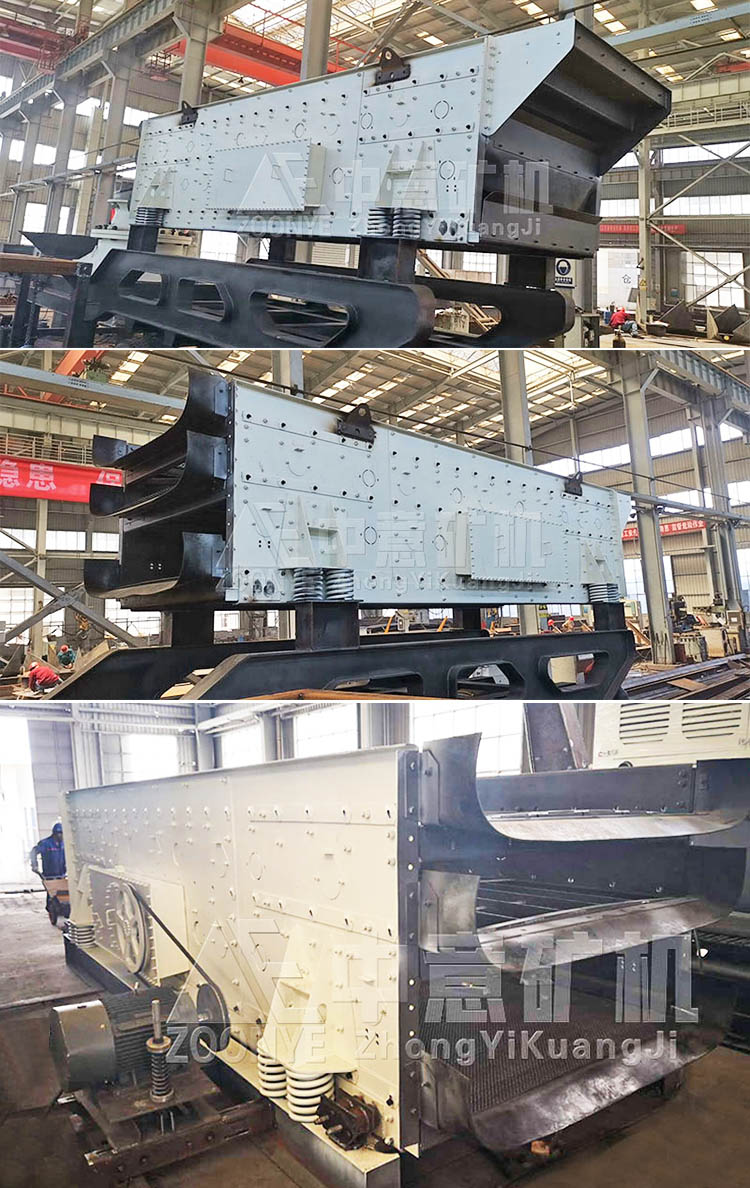

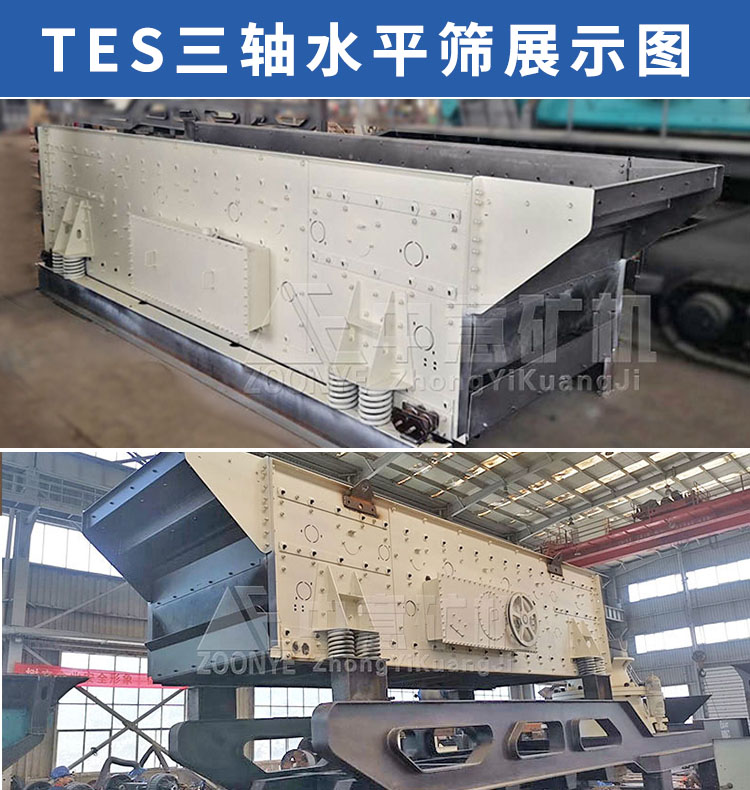

TES系列三轴水平振动筛

  • 产量:可定制
    功率:30-45kw
    应用范围:广泛适用于水电、公路、铁路、建筑等领域砂石骨料的生产加工和建筑垃圾处理系统中的物料分级筛分作业,也是移动式破碎筛分站上优选的筛分设备。
    加工物料:河卵石、煤矸石、花岗岩、铁矿石

24小时热线:0371-64792555 立即咨询 在线留言

产品简介:

TES系列三轴水平振动筛是吸收国内外同类型振动筛技术而研制的,因水平安装,占用现场空间小,而广泛运用于冶金、建材、交通等行业,是移动破碎站上非常理想的设备。三轴驱动能使筛机产生理想的椭圆运动,兼备了圆振动筛和直线振动筛的各自的优点,具有透筛性好、处理能力大、安装高度小的特点,可根据实际物料状况选择振动轨迹,对难筛分的物料更具优势,是各种矿山、石矿场、移动式筛分站的理想设备。



椭圆运动 振幅可调  三轴驱动 作业平稳  水平安装方式,节省空间

产品原理:


三轴水平振动筛工作原理

三轴水平振动筛以三轴块偏心激振器为激振源,其激振器的三根轴上装有相同规格的配重块,齿轮强制同步,结构紧凑、稳定,能耗低。动力由电机经皮带轮传递至主动轴,同步齿轮强迫各轴保持相位差稳定,从而产生激振力,迫使筛箱作强制连续的椭圆运动。物料借助椭圆振动的力量沿水平筛面的圆周方向不断跳动,分层并分离。抛起时,物料一边松散分层,一边向前运动,粒度分级和向前输送的工作就在周而复始地抛掷过程中完成。

产品优势:

(1)三轴驱动能使筛机发生理想的椭圆运动,振幅可调,可根据实践物料状况选择振荡轨道, 对难筛分的物料更具优势。

(2)三轴驱动逼迫同步激振,能使筛机获得安稳的作业状况,对要求处理量大的筛分特别有利。

(3)三轴驱动改善了筛框受力状况,减轻了单个轴承负荷,侧板受力均匀, 进一步提高筛机的可靠性和寿数。

(4)因为其水平安装,有用的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。

(5)轴承稀油光滑,有用降低了轴承温度,进步了寿数。

(6)同样的筛分面积,椭圆振动筛产量可进步1.3-2倍。

技术参数:

型号筛网层数筛面规格
 宽x长(mxm)
筛网面积(㎡)振动频率(r/min)双振幅(mm)处理能力(m3/h)电机功能(Aw)
2TES154821.8x5.29.45645-87514-18120-25022
3TES154831.8x5.29.4514-18120-25022
4TES154841.8x5.29.4514-18160-32030
2TES186021.8x6.010.814-18160-32030
3TES186031.8x6.010.814-18160-32037
4TES186041.8x6.01214-18200-38537
2TES206022.0x6.01214-18200-38537
3TES206032.0x6.014.414-18240-46245
4TES206042.0x6.014.414-18240-46245
