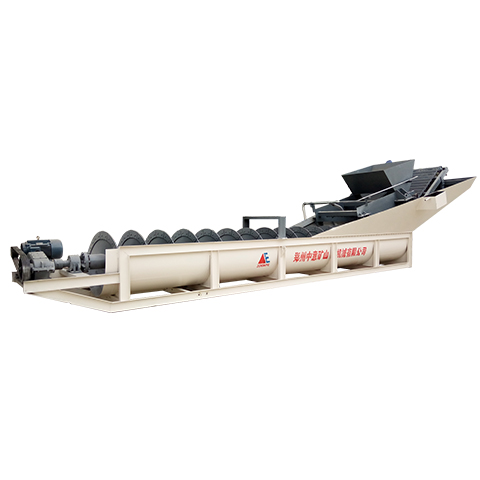

螺旋分级机

  • 产量:80-100(m3/h)
    功率:40kw
    应用范围:用于选矿厂中与球磨机配成闭路循环程分程分流矿沙
    加工物料:用于重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业

24小时热线:13523021919 立即咨询 在线留言

分级机海报

螺旋分级机产品介绍

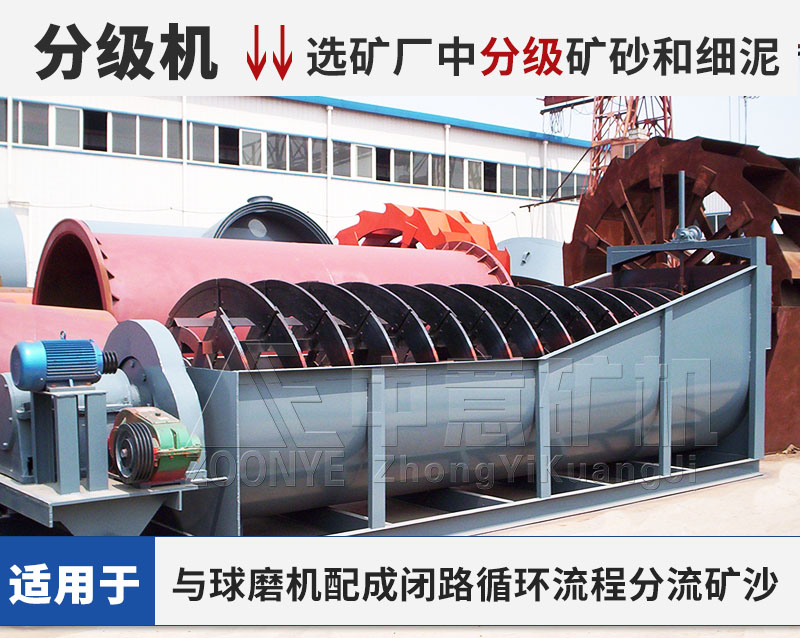

螺旋分级机是选矿的设备,简称分级机。分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。 分级机广泛适用于选矿厂中与球磨机配成闭路循环流程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。

分级机

分级机实拍

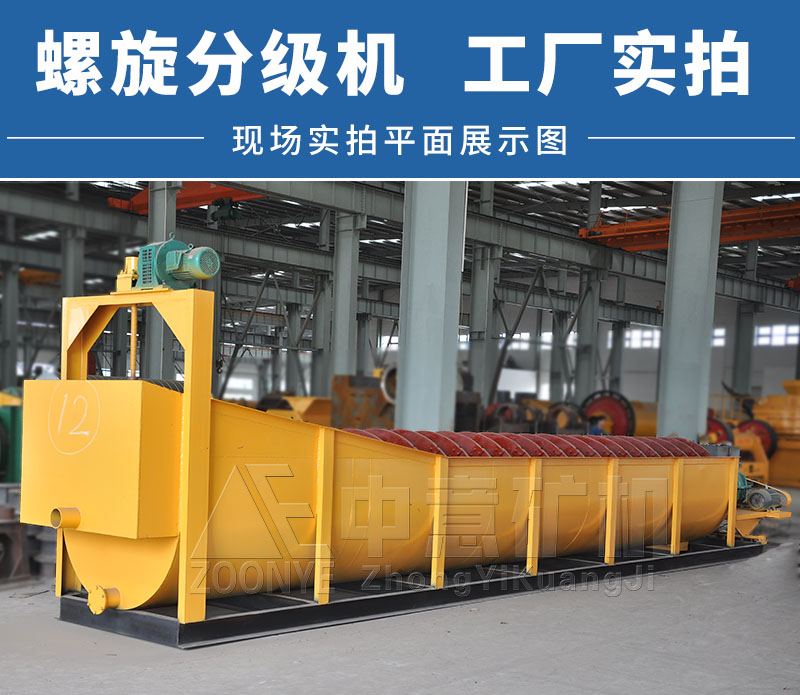

分级机实拍1

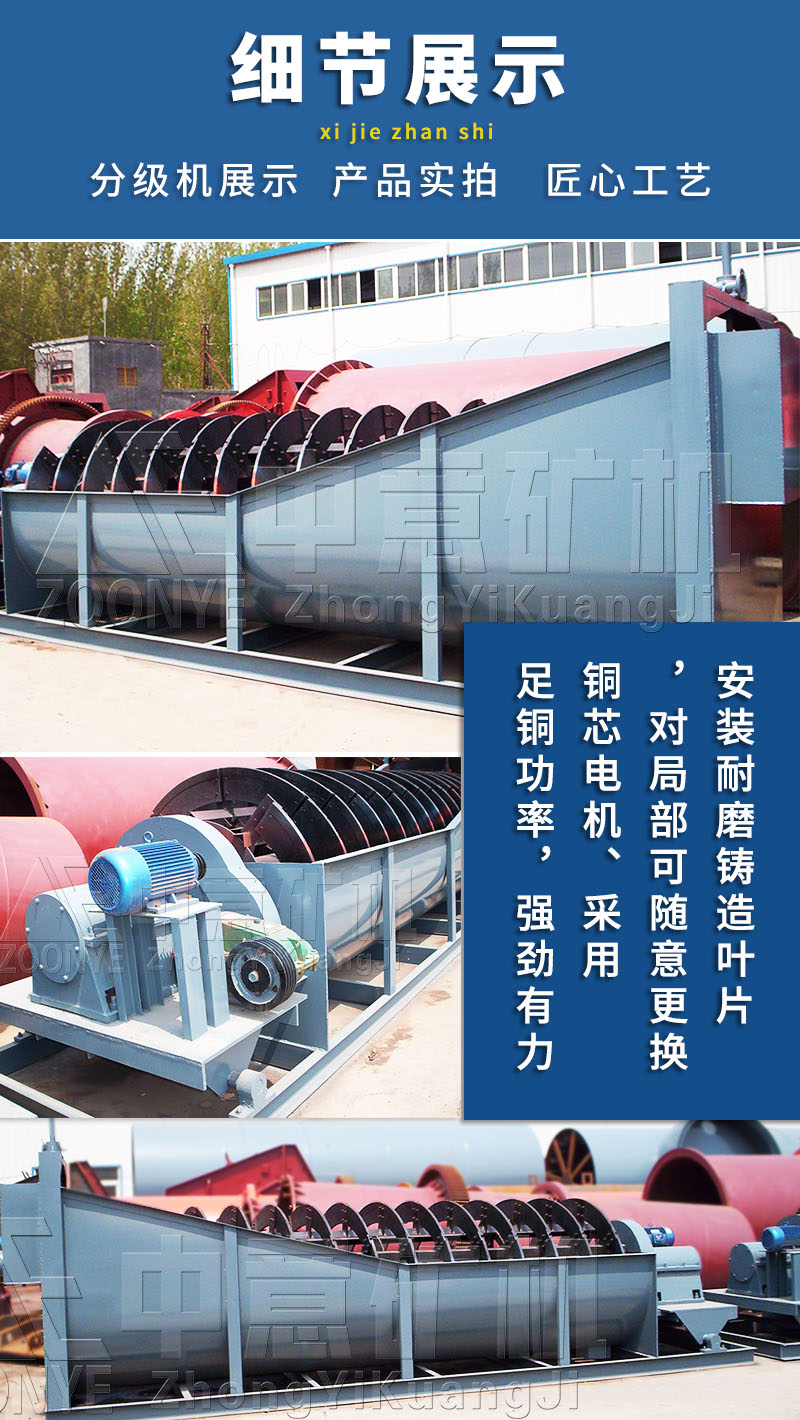

分级机实拍2

螺旋分级机工作原理

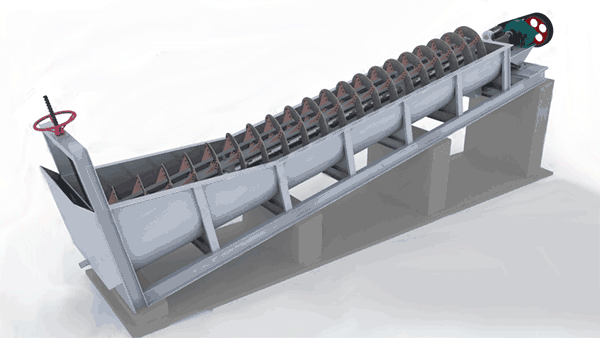

工作时,螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。螺旋分级机的机底座采用槽钢,而机体采用钢板焊接而成,螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,增加设备的使用寿命。


产品特点:

螺旋轴的入水头、轴头、采用生铁套,操作可靠,洗选效果好。

分级粒度细,可以满足客户的不同需求,反砂率高。

底座采用槽钢,集体采用钢板焊接而成,质量好耐磨性高。

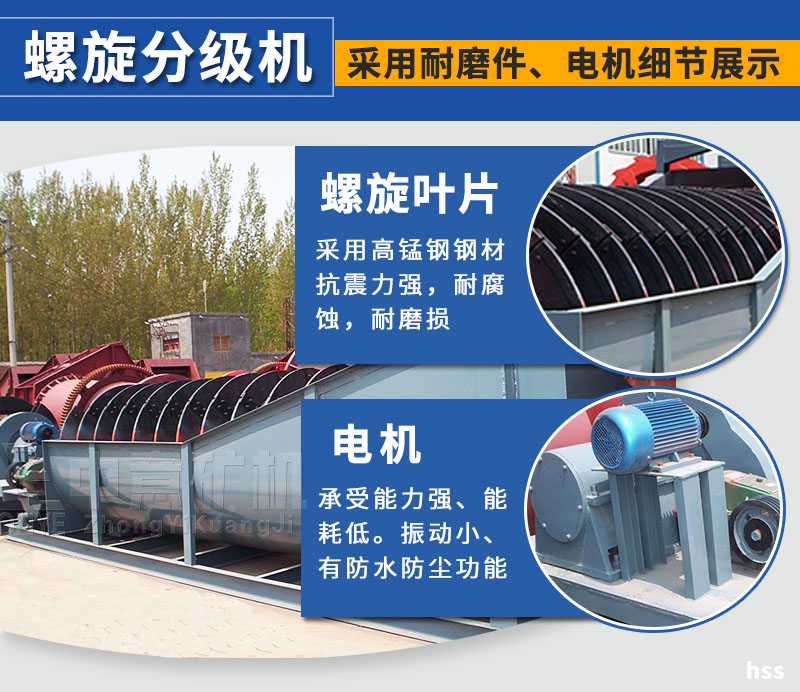

该分级机采用瓦片内衬,维修率非常低,易损件的耐用性更高。

分级机结构:

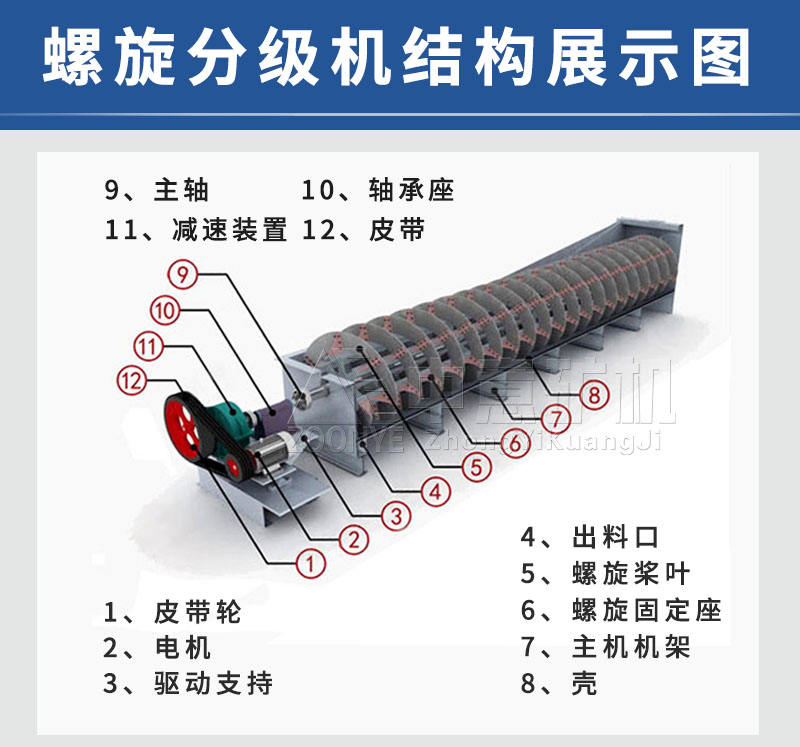

分级机结构

分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。螺旋直径范围:500mm-3000mm左右,水槽长度4500-14000mm,螺旋转速高达8-12.5r/min,传动功率高达40kw,升降功率高达8kw。 分级机利用颗粒大小不同、比重不同在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,进行机械分级的设备,能把球磨机内磨出的料粉分级过滤,然后把粗料利用螺旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。
