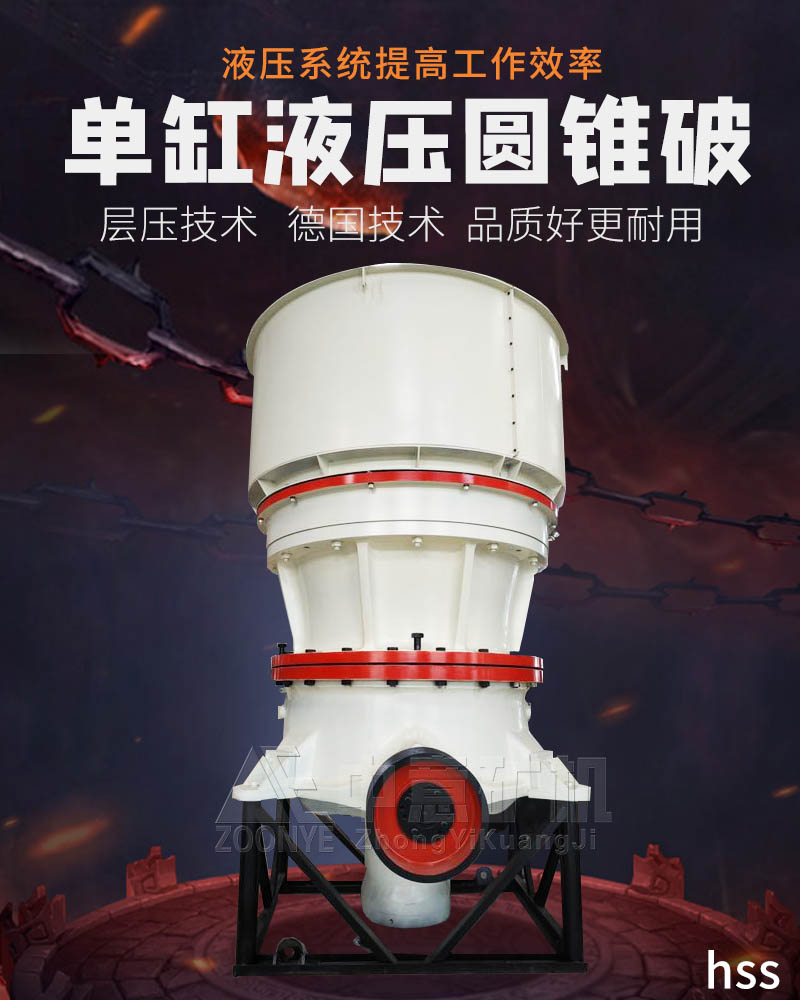

C系列单缸液压圆锥破

  • 产量:22-1130t/h
    功率:90-520kw/h
    应用范围:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等...
    加工物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿石、金矿石、铜矿石等...

24小时热线:0371-64792555 立即咨询 在线留言


C系列单杠液压圆锥破简介:

适于破碎高硬度和高磨蚀性的矿石及岩石,尤其在金属矿和建筑砂石料的破碎方面应用较为广泛。其分为标准型和短头型,分别应用于中碎和细碎作业。



性能优势

1.采用高能化设计原则,即较高的输入功率/体积(质量)比;


2.在腔型设计时尽可能采用层压破碎,特别是在细碎领域;


3.采用计算机控制和现代液压技术;


4.破碎比大、生产效率高;


5.易损件进行保护消耗少、运行成本低;


6.稀有润滑、可靠*、提高使用寿命;


7.多种破碎腔型、应用灵活、适应性强。

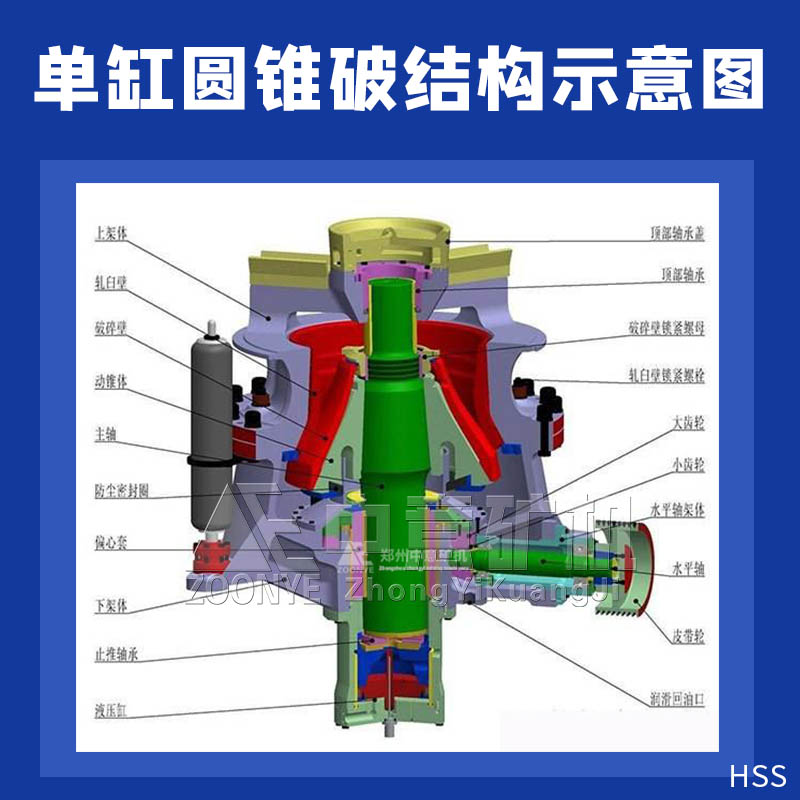

产品结构:

单缸液压圆锥式破碎机有上架体及定锥、下架体、主轴机动锥、偏心套及扇形齿轮、小齿轮及水平轴、底部液压缸、共七大部分组成。


C系列单杠液压圆锥破工作原理:

单缸液压圆锥式破碎机工作时,电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。

C系列单杠液压圆锥破技术参数:

型号规格*给料尺寸(mm)排料口范围(mm)处理能力(t/h)功率(kw)
CH4201354-3522-12890
CS42024019-3870-16890
CH4301855-3837-219132
CS43036019-5191-344160
CH4402156-4468-413250
CS44045025-54195-601250
CH66027510-51143-662315
CS66056038-83318-1050315
CH87030010-70280-1512520
CH8803708-70309-2128600

备注:普通型为一般配置,高配型为电脑触摸屏外加PLC控制。CS为标准腔型,CH为短头细碎型
